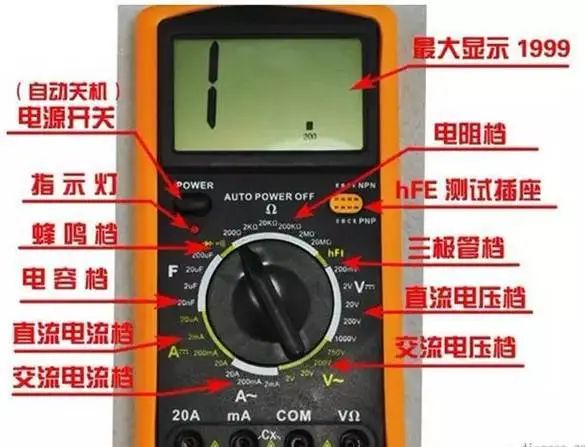

萬用表又叫多用表、三用表、復用表，是一種多功能、多量程的測量儀表，一般萬用表可測量直流電流、直流電壓、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）。萬用表種類很多，外形各異，但基本結構和使用方法是相同的。萬用表面板上王要有表頭和選擇開關。還有歐姆檔調零旋鈕和表筆插孔。下面介紹各部分的作用：

1、表頭

萬用表的表頭是靈敏電流計。表頭上的表盤印有多種符號，刻度線和數值。符號A一V一Ω表示這只電表是可以測量電流、電壓和電阻的多用表。表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度線?？潭染€下的幾行數字是與選擇開關的不同檔位相對應的刻度值。表頭上還設有機械零位調整旋鈕，用以校正指針在左端指零位。

2、選擇開關

萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。一般的萬用表測量項目包括：“A”電流、“V”電壓、“Ω”電阻。每個測量項目又劃分為幾個不同的量程以供選擇。

3、表筆和表筆插孔

表筆分為紅、黑二只。使用時應將紅色表筆插入標有“＋”號的插孔，黑色表筆插入標有“－”號的插孔。

數字萬用表電壓測試方法

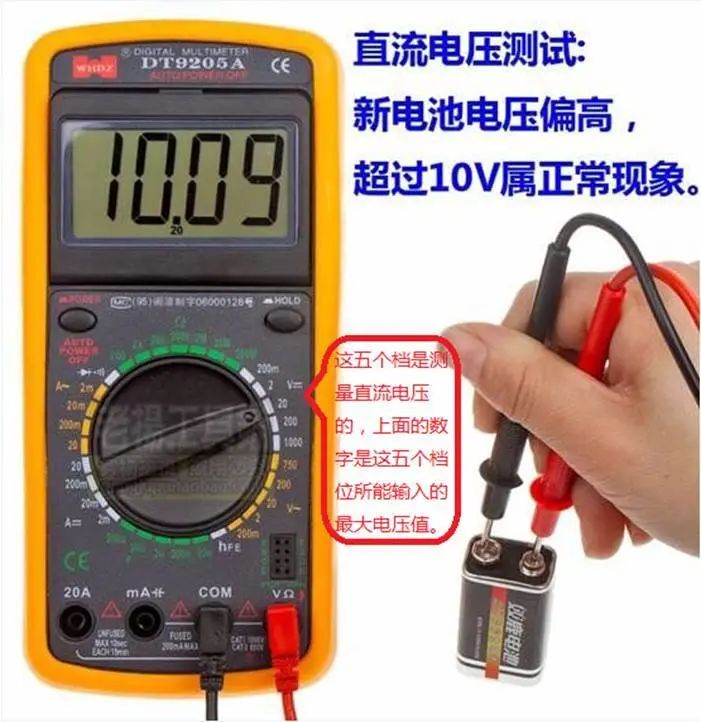

1.直流電壓的測量。

首先將黑表筆插進“com”孔，紅表筆插進“V Ω ”。把旋鈕選到比估計值大的量程 （注意：表盤上的數值均為最大量程，“V－”表示直流電壓檔，“V～”表示交流電壓檔，“A”是電流檔），接著把表筆接電源或電池兩端；保持接觸穩定。數值可以直接從顯示屏上讀取，若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量工業電器。如果在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。

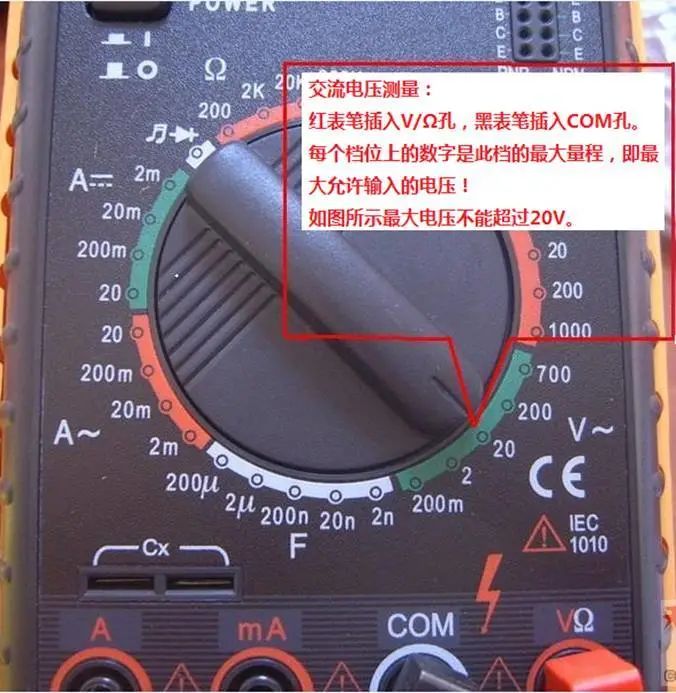

2.交流電壓的測量。

表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。交流電壓無正負之分，測量方法跟前面相同。無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。

數字萬用表電流測試方法

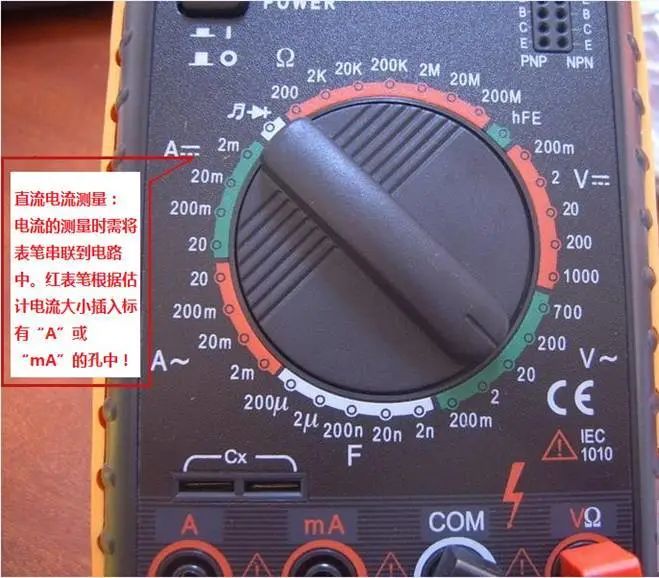

1.直流電流的測量。

先將黑表筆插入“COM”孔。若測量大于200mA的電流，則要將紅表筆插入“10A”插孔并將旋鈕打到直流 “10A”檔；若測量小于200mA的電流，則將紅表筆插入 “200mA”插孔，將旋鈕打到直流200mA以內的合適量程。將 萬用表串進電路中，保持穩定，即可讀數。若顯示為“1.”，那么就要加大量程；如果在數值左邊出現“-”，則表明電流從黑表筆流進萬用表。

2.交流電流的測量。

測量方法與前面相同，不過檔位應該打到交流檔位，電流測量完畢后應將紅筆插回“VΩ”孔，若忘記這一步而直接測電壓，哈哈！你的表或電源會在“一縷青煙沖上云霄”－－報廢！

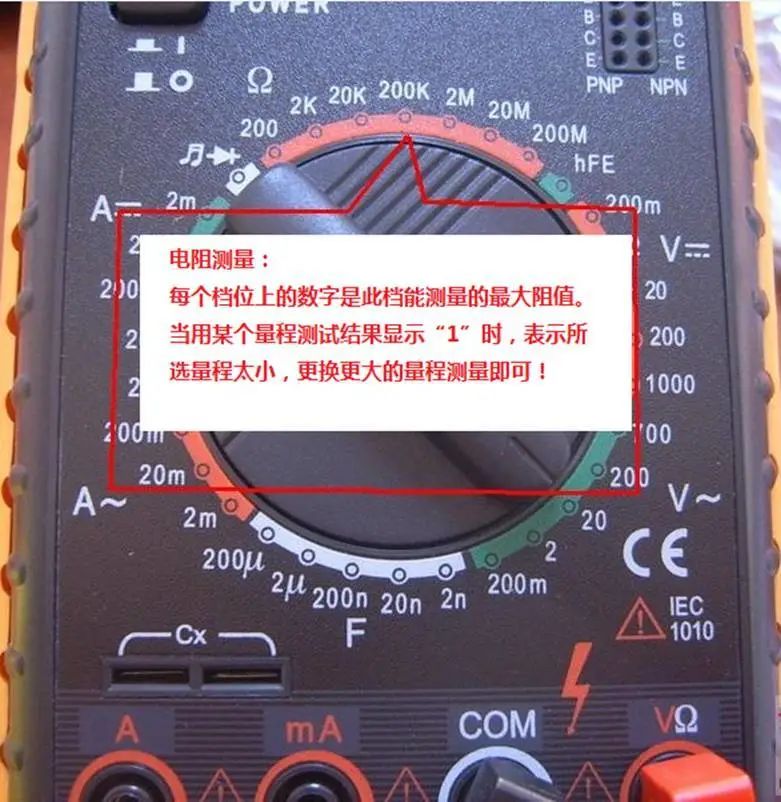

數字萬用表電阻測試方法

將表筆插進“COM”和“VΩ”孔中，把旋鈕打旋到“Ω”中所需的量程，用表筆接在電阻兩端金屬部位，測量中可用手接觸電阻，但不要把手同時接觸電阻兩端，這樣會影響測量精確度。讀數時，要保持表筆和電阻有良好的接觸；注意單位：在“200” 檔時單位是“Ω”，在“2K”到“200K”檔時單位為 “KΩ ”，“2M”以上的單位是“MΩ”。

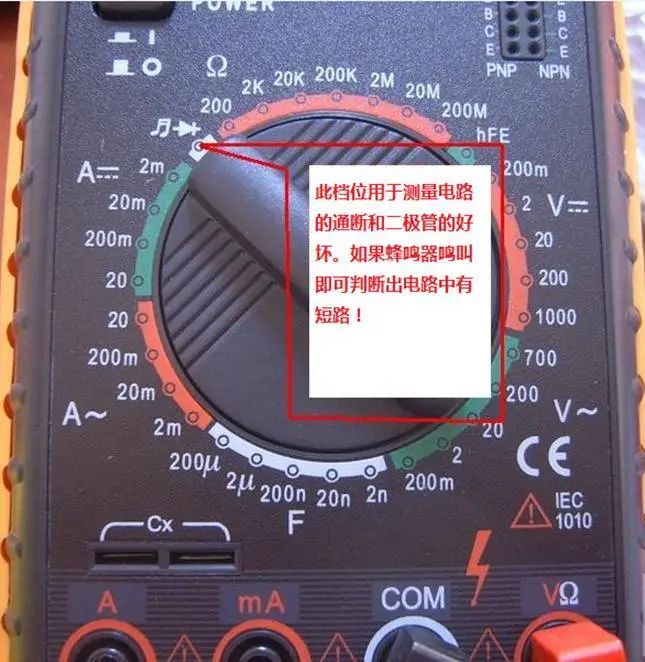

數字萬用表測試線路中是否有短路

把量程調到“蜂鳴檔”， 如果線路是通的，萬用表會發出持續的“蜂鳴聲”。如果是斷的，“蜂鳴聲”不響，屏幕顯示1，表示電阻無窮大。

轉自”弱電工程師的圈子“
